多層複合管の5層構造とは？

多層複合パイプは、PEX-AL-PEX パイプとも呼ばれ、プラスチックと金属の最良の特性を単一の高性能配管ソリューションに組み合わせた高度なエンジニアリング製品です。 5 層構造が優れた性能の鍵であり、各層の機能を理解することは配管エンジニア、請負業者、施設管理者にとって不可欠です。 5 つの層は、内側のポリエチレン (PEX) 層、第 1 の接着層、中央のアルミニウム コア、第 2 の接着層、および外側のポリエチレン (PEX) 層で構成されます。この対称構造により、パイプに優れた強度、柔軟性、耐食性、熱安定性が与えられます。寧波サンプラストパイプ有限公司では、私たちの工場は5層を製造してきました。多層管18 年以上にわたり、最適な層の接着力、寸法の一貫性、長期信頼性を実現するために材料とプロセスを改良してきました。

5 層構造は任意ではありません。各層は慎重に選択され、特定のエンジニアリング要件に対応するように配置されています。内側と外側の PEX 層は、耐薬品性、低摩擦、腐食に対する保護を提供します。アルミニウムコアは、絶対的な酸素バリア、寸法安定性、構造強度を提供します。 2 つの接着層はプラスチック層と金属層を接着するのに重要であり、パイプがあらゆる動作条件下で統一された複合材料として動作することを保証します。この組み合わせにより、純粋なプラスチック パイプよりも低い熱膨張係数、ゼロに近い酸素透過性、および金属パイプに匹敵する破裂圧力を備えたパイプが得られます。この包括的なガイドでは、各層の材料特性、製造技術、およびパフォーマンスへの貢献について詳しく説明します。また、詳細な技術仕様、品質管理パラメータ、および工場の豊富な現場経験に基づいた実際のアプリケーション例も提供します。

目次

• 1. 内側と外側の PEX 層の機能は何ですか?
• 2. アルミニウムコアはパイプの性能をどのように強化しますか?
• 3. 5層構造の2層の粘着層の役割は何ですか?
• 4. 当社の多層パイプの主な技術仕様は何ですか?
• よくある質問 (FAQ)
• 結論と製品に関する相談

内側と外側の PEX 層の機能は何ですか?

5 層の多層パイプの内層と外層は、熱的および機械的特性を向上させるために化学的に架橋された高性能ポリマーである架橋ポリエチレン (PEX) で作られています。内層は輸送される流体と直接接触するため、不活性で滑らかで化学的攻撃に耐性がなければなりません。外層は、機械的損傷、紫外線、環境化学物質に対する保護シールドとして機能します。両方の層はパイプの柔軟性に貢献し、亀裂を発生させることなく曲げたり、障害物の周りを配線したりすることができます。で寧波サンプラストパイプ有限公司多層パイプにはプレミアムグレードの PEX-B (シラン架橋) を使用しており、塩素、クロラミン、高温水に対する優れた耐性を備え、要求の厳しい用途でも長寿命を保証します。

当社の多層パイプの PEX 層の主な機能と特性:

• 耐薬品性:PEX は、飲料水や工業用流体に一般的に含まれる酸、アルカリ、塩など、幅広い化学薬品に対して耐性があります。錆びたり、水垢がついたり、腐食したりすることがなく、安定した水質と流量を確保します。
• 低摩擦内面:内側の PEX 層は、粗さが 0.4 マイクロメートル未満の滑らかな表面を備えており、圧力損失を最小限に抑え、堆積物やバイオフィルムの蓄積を防ぎます。これにより油圧効率が向上し、ポンプコストが削減されます。
• 熱安定性:当社の PEX 層は、連続動作温度 95°C および短期ピーク 110°C に耐えることができるため、給湯システムと暖房システムの両方に適しています。
• 柔軟性と取り扱い:PEX 層は、パイプ直径の 5 倍の最小半径まで曲げられる柔軟性をパイプに提供します (曲げバネを使用)。これにより、必要な継手の数が減り、狭いスペースでの設置が簡素化されます。
• 紫外線防御:外側の PEX 層にはカーボン ブラックと UV 安定剤が配合されており、太陽光への曝露による劣化に耐えるため、パイプを劣化させることなく屋外に長期間保管できます。

PEX 層の性能は、工場での一連の厳格なテストを通じて検証されています。当社では長期にわたる静水圧試験 (ISO 1167 に準拠) を実施し、持続的な圧力と温度下で PEX 層が完全性を維持していることを確認します。また、50 年の耐用年数をシミュレートするために、塩素水 (塩素 4 ppm、90°C) 中での加速老化試験も実施しています。当社の結果は一貫して、当社の PEX 層が 10,000 時間の暴露後も元の引張強度の 85% 以上を保持していることを示しており、その並外れた耐久性を裏付けています。この信頼性により、当社の多層パイプは病院の給水、地域暖房、海洋石油プラットフォームなどの重要な用途で信頼されています。

さらに、内側の PEX 層は、飲料水との接触に関する NSF 61、WRAS、および DVGW W270 規格に準拠する食品グレードの材料から製造されています。これにより、パイプから有害な物質が水に浸出することがなくなり、住宅用および商業用の飲料水システムにとって安全になります。サンプラストの工場では、PEX 樹脂のすべてのバッチに対して包括的な抽出テストを実施し、最も厳しい世界基準に準拠していることを確認します。内側と外側の PEX 層が耐薬品性、柔軟性、保護を提供する 5 層構造により、パイプの全体的な性能のための堅牢な基盤が確立されます。

アルミニウムコアはパイプの性能をどのように強化しますか?

5 層多層パイプの中心には、パイプに独特の剛性、酸素バリア、熱安定性を提供する連続溶接アルミニウム チューブであるアルミニウム コアがあります。アルミニウムコアは通常、合金 1100 または 3003 で作られており、強度、耐食性、成形性のバランスが優れています。これは、アルミニウムのストリップをロール成形してチューブにし、高周波誘導溶接プロセスを使用して縦方向の継ぎ目を溶接することによって製造されます。これにより、暖房および給水システムにおけるパイプの性能に不可欠なシームレスな気密バリアが形成されます。アルミニウムコアは、永久変形 (スプリングバック) を保持するため、曲げたときにパイプの形状を保持する役割も担っており、パイプを一定のクランプなしで配線することができます。

当社の多層パイプのアルミニウムコアの主な機能と特性:

• 絶対酸素バリア:アルミニウム層は酸素を透過せず、酸素拡散速度は 0.02 mg/(m²・日) 未満であり、これは DIN 4726 規格の要件をはるかに下回っています。これにより、閉ループシステムの水への酸素の侵入が防止され、スチール製ラジエーター、ポンプ、ボイラーの腐食の主な原因が排除されます。
• 寸法安定性:アルミニウムコアは PEX 層の熱膨張を制限し、多層パイプの熱膨張係数は標準 PEX の 0.15 mm/m°C と比較して約 0.025 mm/m°C になります。これにより、ほとんどの設置において拡張ループの必要性がなくなり、温度変化によるパイプのたるみや座屈が防止されます。
• 構造強度:アルミニウムのコアにより、パイプの破裂圧力と、粉砕や衝撃に対する耐性が向上します。当社の多層パイプの破裂圧力は最大 80 bar (16x2mm パイプの場合) で、これは PEX のみのパイプよりも大幅に高く、銅に匹敵します。
• 形状保持性：多層パイプを曲げると、アルミコアが塑性変形し、パイプが跳ね返ることなく形状を保持します。これにより、必要な経路に沿ってパイプを形成し、最小限のクランプで固定できるため、設置が簡素化されます。
• 床暖房の放熱性：アルミニウムコアはヒートスプレッダーとして機能し、温水からの熱を床面全体に均一に分散させ、温度勾配を軽減し、システム効率を向上させます。

アルミニウムコアは独自の溶接プロセスを使用して製造されており、欠陥のない連続的な継ぎ目を保証します。当社の工場では、渦電流試験を使用して溶接シームの 100% 非破壊検査を実施し、酸素バリアを損なう可能性のあるシームに亀裂や空隙がないことを確認します。また、ランダムなサンプルに対して破裂テストを実施し、アルミニウムコアが定格使用圧力の少なくとも 2.5 倍に耐えられることを確認します。この厳格な品質管理により、すべての多層パイプのアルミニウムコアが、製品の予想される 50 年の耐用年数にわたって確実に機能することが保証されます。

スカンジナビアの地域暖房システムの実際の例は、アルミニウムコアの重要な役割を示しています。このシステムは、当社の多層パイプを使用して、2 km のネットワーク全体に 90 °C の温水を輸送します。アルミニウムコアによる酸素バリアにより、鋼管コンポーネントの腐食が防止され、熱膨張が低いため、伸縮継手を使用せずにパイプをコンクリートに直接敷設することができます。このシステムは 12 年間稼働しており、パイプ関連の故障はゼロで、アルミニウムコアの長期的な価値を示しています。寧波サンプラストパイプ有限公司では、長期老化試験を通じてアルミニウムコアの性能を継続的に監視し、数十年の使用にわたってバリア特性と機械的強度が維持されていることを確認しています。

5層構造の2層の粘着層の役割は何ですか？

5 層多層パイプの 2 つの接着層は見落とされがちですが、パイプの完全性と性能にとって非常に重要です。これらの接着層は、内側の PEX 層とアルミニウム コアの間、およびアルミニウム コアと外側の PEX 層の間に配置され、永久的な化学結合を形成し、パイプが単一の一体化された複合材料として機能するようにします。これらの接着層がないと、応力、温度サイクル、または圧力下で PEX とアルミニウムが分離し、層間剥離が発生し、酸素バリアと構造強度が損なわれてしまいます。接着層は通常、特別に配合された無水マレイン酸グラフトポリエチレンから作られており、無極性 PEX と極性酸化アルミニウム表面の両方に接着することができます。 Ningbo Sunplast Pipe Co., Ltd. の工場では、優れた接着強度と加水分解や熱劣化に対する耐性を提供する独自の接着剤配合を開発しました。

当社の多層パイプの接着層の主な機能と特性:

• 化学結合:接着層は PEX 層とアルミニウムコアの間に共有結合を形成し、パイプが振動、曲げ、または熱サイクルにさらされた場合でも剥離を防ぎます。接着強度は、幅 10 mm のストリップを 90 度の角度で剥がす剥離テストを使用してテストされます。当社の粘着層は常に 3 N/mm 以上の剥離強度を達成しており、業界標準の 2.5 N/mm を超えています。
• 応力分布:接着層は応力緩和界面として機能し、接着層がなければ PEX とアルミニウムの界面に集中する応力を分散します。これにより、アルミニウムコアまたは PEX 層の微小亀裂のリスクが軽減され、パイプ全体の耐疲労性が向上します。
• 耐加水分解性:当社の接着剤配合は、95°C までの熱水条件下でも加水分解に耐えるように設計されています。加速老化試験では、95℃の水に5,000時間浸漬した後も接着強度が初期値の90パーセント以上を維持していることが示されており、その長期信頼性が実証されています。
• 熱安定性:接着層は、-40 °C ～ 110 °C の広い温度範囲にわたって接着特性を維持し、あらゆる動作条件においてパイプが単一の構造単位を維持することを保証します。
• 処理互換性:接着剤は共押出プロセス中に溶融フィルムとして塗布され、PEX とアルミニウムの間に均一でボイドのない層を確実に形成します。当社の工場では、不必要な重量や材料コストを追加することなく最適な接着を確保するために、接着層を通常 0.1 ～ 0.15 mm の正確な厚さで塗布する多層共押出ラインを使用しています。

接着層の性能は、当社の工場での包括的なテストプログラムを通じて検証されています。幅 10 mm のストリップに対して 90 度の剥離テストを実行し、PEX をアルミニウムから引き離すのに必要な力を測定します。当社の合格基準は最小剥離強度 2.8 N/mm であり、一貫性を確保するために生産シフトごとにサンプルをテストします。また、パイプの熱サイクル試験も実施し、-20℃から95℃までの温度を500サイクル繰り返した後、剥離試験を繰り返しました。私たちの結果は、極度の熱サイクルの後でも接着層が接着強度を維持していることを示しており、当社の多層パイプがその耐用年数にわたって完全に接着されたままであることが確認されました。

現場での経験により、接着層の重要性がさらに検証されます。商業ビルの床暖房システムを含む用途では、当社の多層パイプの接着層により、10 年間の熱サイクル後でもパイプの酸素バリアの完全性が維持されました。建物の所有者は、酸素バリアで保護されていたシステムのポンプとバルブに腐食の問題はないと報告しました。この事例は、接着層が単なる受動部品ではないことを強調しています。これらはパイプ全体の耐久性と信頼性に積極的に貢献します。寧波サンプラストパイプ有限公司では、接着技術の革新を続け、接着速度を向上させ、硬化時間を短縮する新しい配合を開発し、多層パイプの品質と一貫性をさらに向上させています。

当社の多層パイプの主な技術仕様は何ですか?

寧波サンプラストパイプ有限公司 は、さまざまな配管、暖房、冷却用途向けの包括的な 5 層多層パイプを製造しています。当社の製品ラインには、外径 16 mm ～ 75 mm のサイズと、PN10 ～ PN25 の圧力定格が含まれています。当社のすべての多層パイプ製品は、ISO 9001、ISO 14001 に従って製造され、DIN 16836、ASTM F1282、および GB/T 19473 の要件を満たしています。下の表は、世界中の住宅、商業、産業プロジェクトで使用されている、当社の最も一般的な多層パイプ サイズの主要な技術仕様をまとめたものです。当社の工場では、特定のプロジェクト要件を満たすためにカスタマイズされたパイプ寸法とコイル長を製造することもできます。

当社の工場では、標準サイズに加えて、産業用および高層建築用途向けに肉厚の高圧シリーズ (PN25) を提供しています。アルミの肉厚を薄くして柔軟性を高めた床暖房専用の多層パイプも用意しています。当社のすべての多層パイプ製品は、社内実験室で剥離強度 (層間の接着力) と水圧破裂圧力がテストされています。当社の多層パイプは、当社のガイドラインに従って設置され、指定された温度と圧力の制限内で使用された場合に 50 年間の保証を提供します。

当社の品質管理プロセスには、超音波探傷を使用したアルミニウム溶接継ぎ目の全数検査と、コーティング内のピンホールを検出するためのパイプの高電圧スパークテストが含まれます。多層パイプの各コイルには固有のバッチ番号が付けられており、原材料から完成品まで完全なトレーサビリティが可能です。寧波サンプラストパイプ有限公司の工場では、温水ラインと冷水ラインを簡単に識別できるように、カスタムカラーオプション（白、グレー、または赤/青のストライプ）も提供しています。当社の豊富な在庫と柔軟な製造能力により、多層パイプをあらゆる場所に 2 ～ 4 週間以内に納品できます。また、水力計算、拡張解析、設置トレーニングなどの包括的な技術サポートも提供します。

よくある質問 (FAQ)

質問1：なぜ多層管は3層構造より5層構造の方が良いのですか？

回答: 5 層構造は、3 層構造に比べて接着性と耐久性に優れています。 3 層パイプでは、専用の接着層を使用せずに PEX 層がアルミニウムのコアに直接接着されているため、時間の経過とともに、特に熱サイクルや圧力変動の下では層間剥離が発生する可能性があります。当社の 5 層多層パイプの 2 つの接着層は、より強力で加水分解に対する耐性が高い化学結合を形成し、パイプの構造的完全性と酸素バリアを耐用年数全体にわたって維持します。このため、要求の厳しい暖房および配管用途には 5 層パイプが好ましい選択肢となります。

質問 2: 5 層パイプのアルミニウムコアは時間の経過とともに腐食する可能性がありますか?

回答: 当社の多層パイプのアルミニウムコアは、接着層で接着された内側と外側の PEX 層によって完全にカプセル化されています。これは、アルミニウムが水や空気に触れることがないため、腐食することがないことを意味します。パイプが切断された場合でも、露出したアルミニウムのエッジは、材料の自己修復特性である PEX 層のクリープによってすぐにシールされます。当社の工場ではこの自己修復能力をテストし、室温で 24 時間以内に酸素バリアが回復することを確認しました。その結果、アルミニウムコアはパイプの寿命全体にわたって腐食しない状態を保ちます。

質問 3: 5 層構造はパイプの熱伝導率と熱損失にどのような影響を与えますか?

回答：アルミ芯材を使用した5層構造のため、純銅パイプに比べて熱伝導率が低くなります。アルミニウムコアの熱伝導率は約 200 W/(m・K) で、銅 (385 W/(m・K)) よりも大幅に低くなります。ただし、PEX 層の伝導率ははるかに低い (0.35 W/(m・K)) ため、多層パイプの全体的な有効熱伝導率は銅よりもはるかに低くなります。これにより、温水システムにおける熱損失が最大 40% 削減され、エネルギー効率が向上します。床暖房では、アルミニウムコアが熱を均一に分散させ、温度勾配を軽減し、システム効率を向上させます。当社の工場は、エンジニアがシステム設計を最適化するのに役立つ詳細な熱性能データを提供します。

質問 4: 5 層パイプは、あらゆる種類の継手や接続システムでの使用に適していますか?

回答: はい、5 層多層管は、プレス継手、圧縮継手、プッシュフィット継手を含む幅広い接続システムに互換性があります。ただし、パイプの外径に対応し、適切なシールを確保するため、多層複合パイプ用に特別に設計された継手を使用することが不可欠です。当社の工場では、最も信頼性が高く漏れのない接続を実現するために、O リング付きのプレスフィッティングを使用することを推奨しています。当社は幅広い互換性のある継手を提供し、詳細な設置ガイドラインを提供します。最良の結果を得るには、常に継手の製造元の指示に従い、切断、バリ取り、プレスに適切な工具を使用してください。

質問 5: 寧波サンプラストパイプ有限公司は、5 層多層パイプについてどのような認証を取得していますか?

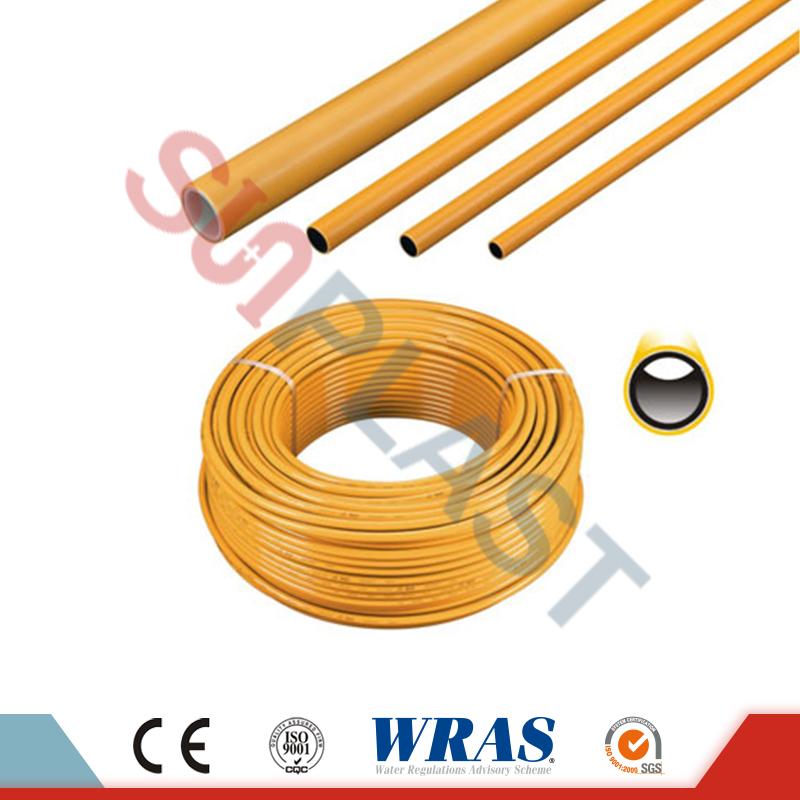

回答: 当社の 5 層多層パイプ製品は、英国市場向けに ISO 9001 (品質管理)、ISO 14001 (環境管理)、DIN 16836、ASTM F1282、GB/T 19473、WRAS (水規制諮問制度) などの複数の国際規格に基づいて認定されています。また、ガス用途の KIWA 認証と飲料水の DVGW (ドイツガス水道協会) の承認も取得しています。さらに、当社の工場はSGSおよびテュフ ラインランドによる定期的な監査を受けており、最新の基準に準拠していることが確認されています。当社はすべての出荷にサードパーティのテストレポートと証明書の完全なセットを提供し、完全なトレーサビリティと現地の規制への準拠を保証します。

結論: 5 層構造が比類のないパフォーマンスを実現

多層複合パイプの5層構造は現代の材料工学の証です。内側の PEX、接着剤、アルミニウムコア、接着剤、外側の PEX の各層は、パイプの優れた性能を実現する上で特定かつ重要な役割を果たします。 PEX 層の耐薬品性と柔軟性から、アルミニウムコアの酸素バリアと寸法安定性、接着層の接着強度に至るまで、すべてのコンポーネントが信頼性と寿命を実現するために最適化されています。寧波サンプラストパイプ有限公司では、当社の工場は5層多層パイプの製造を完成させ、各パイプが最高の品質と性能基準を満たしていることを保証します。当社の幅広い製品範囲、厳格な品質管理、革新への取り組みにより、当社はあらゆる規模の配管プロジェクトの信頼できるパートナーとなっています。

次のプロジェクト用に、信頼性が高く高性能な多層パイプをお探しですか?今すぐ寧波サンプラストパイプ株式会社にお問い合わせください包括的な製品コンサルティングをご希望の場合は、プロジェクトの仕様を提供していただければ、当社のエンジニアリング チームが最適な多層パイプ サイズ、圧力定格、接続方法を推奨します。無料サンプル、競争力のある価格、あらゆる場所への迅速な配送を提供します。今すぐ寧波サンプラストパイプ有限公司に無料の多層パイプサンプルと技術データパックをリクエストして、当社の5層多層パイプの優れたパフォーマンスを体験してください。
