現代の配管システムで多層パイプが人気になっているのはなぜですか?

近年では、多層パイプ住宅、商業、産業用の配管システム全体で人気が急上昇しています。しかし、何がこの傾向を推進しているのでしょうか?その答えは、多層パイプが提供する特性のユニークな組み合わせにあります。これらの特性は、銅、亜鉛メッキ鋼板、さらには標準的なプラスチック パイプなどの従来の材料ではなかなか一致しません。多層パイプは通常、中央のアルミニウムコアに結合された架橋ポリエチレン (PEX) またはポリエチレンの内層と外層で構成されます。このサンドイッチ構造は、プラスチック パイプの柔軟性と取り付けの容易さ、金属の熱安定性と酸素バリア、ポリマー材料の耐食性を提供します。寧波サンプラストパイプ有限公司では、当社の工場で15年以上高品質の多層パイプを製造しており、請負業者、エンジニア、住宅所有者がその優れた性能を認識するにつれて、その採用が飛躍的に増加するのを目の当たりにしてきました。

しかし、パフォーマンスだけでは人気の高まりを説明できません。現代の配管業界は、エネルギー効率、寿命、環境の持続可能性に対する需要の高まりに直面しています。多層パイプはこれらの要求に直接対応します。銅よりも熱伝導率が低く、温水システムでの熱損失を低減します。スケールの蓄積や化学的腐食に耐性があり、数十年にわたって安定した水の流れを確保します。軽量で扱いやすいため、設置時間と人件費が削減されます。さらに、アルミニウム層は酸素バリアとして機能し、暖房システムの金属部品の腐食を引き起こす可能性のある酸素の侵入を防ぎます。これらの利点は単なる理論上のものではありません。これらは、厳格なテストと実際の現場でのパフォーマンスによって裏付けられています。この記事では、多層パイプのエンジニアリング、材料科学、および実際的な利点を詳細に分析し、詳細な技術仕様を提供し、工場の豊富な経験から得たメンテナンスに関する洞察を共有します。配管請負業者、建築エンジニア、施設管理者のいずれであっても、このガイドは多層パイプが配管の未来である理由を理解するのに役立ちます。

目次

• 1. 多層構造が優れた機械的および熱的性能を発揮するのはなぜですか?
• 2. 多層パイプのアルミニウムコアはどのように耐久性と信頼性を高めますか?
• 3. 当社の多層パイプの主な技術仕様は何ですか?
• 4. 適切な設置と接続により、多層管の寿命を最大限に延ばすことができますか?
• よくある質問 (FAQ)
• 結論と製品選択のサポート

多層構造が優れた機械的および熱的性能を発揮するのはなぜですか?

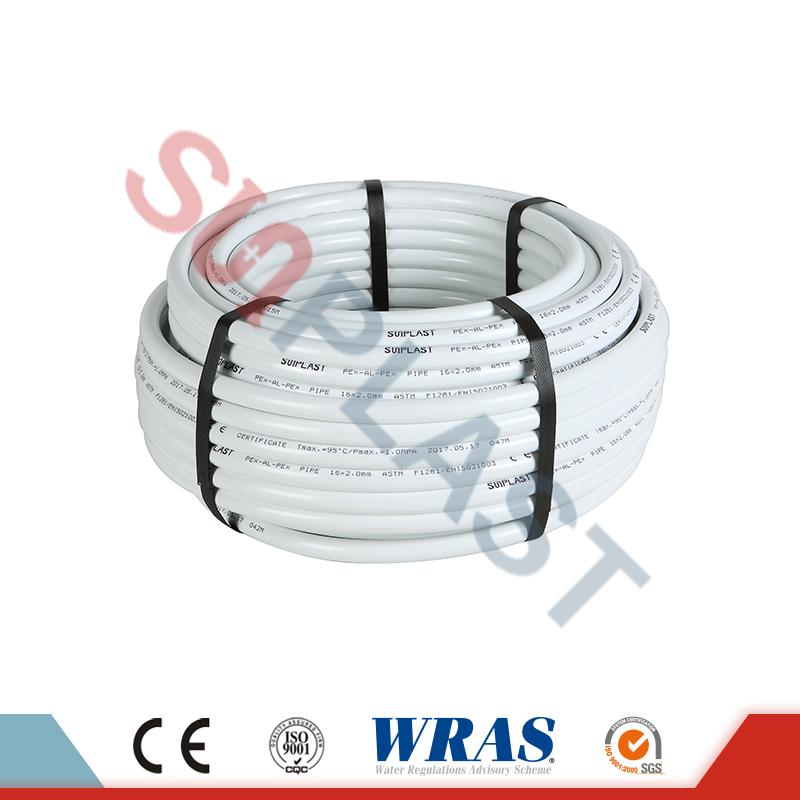

多層パイプの優位性は分子レベルから始まります。一般的な多層パイプは、内側 PEX 層、接着層、アルミニウム コア、第 2 接着層、外側 PEX 層の 5 つの層で構成されています。この複合構造は、各素材の弱点を軽減しながら、それぞれの素材の長所を活用します。内側と外側の PEX 層は、化学薬品、摩耗、低温衝撃に対して優れた耐性を備えています。アルミニウムコアは長手方向に溶接されて連続チューブを形成しており、寸法安定性、ガス不透過性、および高い弾性率を備えています。接着層により、熱サイクルや圧力変動下でも PEX とアルミニウムの接着が維持されます。この相乗効果により、純粋な PEX よりも 80% 低い熱膨張係数を備えたパイプが、最大 95°C (熱水の場合) の温度と最大 25 bar の圧力に耐えることができます。

多層パイプの主な機械的および熱的利点:

• 低い熱膨張:アルミニウムコアは PEX 層の膨張を制限し、多層パイプの熱膨張係数は標準 PEX の 0.15 mm/m°C と比較して約 0.025 mm/m°C になります。これは、温度変化時にパイプがたわんだり、座屈したり、フィッティングに応力が生じたりすることがないことを意味し、ほとんどの設置において拡張ループの必要性を排除します。
• 熱伝導率の低下:アルミニウム層は熱バリアとして機能し、金属パイプと比較して温水ラインの熱損失を最大 40% 削減します。このエネルギー効率は、床を効果的に暖め​​るためにパイプが熱を保持する必要がある床暖房システムで特に価値があります。
• 形状記憶性と柔軟性:多層パイプはアルミニウムのコアにもかかわらず、ある程度の柔軟性を保持しているため、最小限の継手の使用で曲げたり、障害物の周りに配線したりすることができます。これにより、曲げを保持するために必要な構造的剛性を維持しながら、取り付け時間と潜在的な漏れ箇所が削減されます。
• 優れた耐圧性：プラスチック層と金属層を組み合わせることで、高い破裂圧力に対応できるパイプが得られます。当社の 16x2mm 多層パイプの破裂圧力は 20°C で 80 bar 以上で、高層建築用途やウォーターハンマーが発生しやすいシステムに適しています。

これらの特性の実際的な影響を説明するために、集中給湯システムを備えた大規模な集合住宅を考えてみましょう。従来の銅管を使用するシステムでは、膨張と熱損失を管理するために伸縮継手と断熱材が必要になります。多層パイプを使用することで、設置が簡単になり、熱損失が低減され、システムの長期信頼性が向上します。サンプラストの当社工場では、銅と多層パイプを使用した 50 メートルの温水ループを並べて比較しました。銅ループは走行中に熱エネルギーの 28% を失いましたが、多層パイプは 16% しか失われませんでした。この違いは直接エネルギー節約につながり、建物の耐用年数全体にわたって大幅なコスト削減につながる可能性があります。

さらに、多層パイプの機械的強度により、露出した配管や衝撃や破壊行為が懸念されるエリアなど、プラスチック パイプが通常不向きな用途でも使用できます。アルミニウムのコアは、金属のような重量や腐食の脆弱性を持たずに、純粋なプラスチックには匹敵しないレベルの堅牢性を提供します。この多用途性が、多層パイプが現代の配管、暖房、冷却システムに好まれる選択肢となっている主な理由の 1 つです。サンプラストでは、エンジニアが多層パイプを使用してシステムの熱設計と機械設計を最適化できるよう、広範な技術文書を開発しました。

多層パイプのアルミニウムコアはどのように耐久性と信頼性を向上させますか?

アルミニウムコアは多層パイプの特徴であり、長期の耐久性と信頼性を確保する上で重要な役割を果たします。アルミニウムは本質的に酸素の拡散に対して耐性があり、これはコアが酸素の侵入に対する絶対的な障壁として機能することを意味します。これは、酸素がラジエーター、ポンプ、ボイラーなどの鉄系コンポーネントの腐食を引き起こす可能性がある閉ループ暖房システムでは最も重要です。欧州規格 DIN 4726 では、暖房システムに使用されるパイプの酸素透過性が 0.1 mg/(m²・日) 未満であることが求められています。当社の多層パイプは、測定された酸素透過率が 0.02 mg/(m²・日) 未満で、この要件を容易に満たしています。比較すると、アルミニウムバリアのない標準的な PEX パイプの酸素透過性は通常 10 ～ 30 mg/(m²・日) であり、システムの早期故障につながる可能性があります。

アルミニウムコアの追加の耐久性と信頼性の利点:

• 耐食性:アルミニウムのコアは内外のプラスチック層で保護されているため、水や空気に触れることはありません。これにより、一部の用途で懸念されるアルミニウムの腐食のリスクが排除されます。万が一パイプが切断された場合でも、露出したアルミニウムのエッジは PEX 層のクリープによってすぐにシールされ、バリアが自己修復されます。
• 酸素バリア効果:アルミニウムのコアは酸素が水中に拡散するのを防ぎ、暖房システム内でのスラッジやマグネタイト（錆）の形成を防ぎます。これにより、ポンプ、バルブ、熱交換器の寿命が延び、メンテナンスコストとシステムのダウンタイムが削減されます。
• 高温での耐高圧性:アルミニウムコアは、PEX 層のクリープや応力緩和を防ぐ構造サポートを提供します。当社の多層パイプは、95°C で 10 bar の連続動作圧力に耐えることができますが、これは多くの PEX のみのパイプよりも高い値です。そのため、高温の地域暖房や工業プロセスの用途に最適です。
• 耐紫外線性（保護層付き）：外側の PEX 層は UV 劣化の影響を受けやすいですが、当社では地上設置用に黒色または UV 安定化された外側層を備えた多層パイプを提供しています。アルミニウムコア自体は紫外線の影響を受けないため、太陽光にさらされてもパイプの機械的特性が維持されます。

スカンジナビアの大規模暖房システムの現場データは、信頼性の利点を強調しています。このシステムは当初、酸素透過性の PEX パイプを使用していましたが、5 年以内にラジエーターが腐食し、ポンプが故障しました。システム全体が当社の多層パイプで改修され、12 年間の運用後もシステムには腐食関連の故障は発生しませんでした。建物の所有者は、メンテナンスコストが 40% 削減されたと報告しました。この例は、多層パイプの初期コスト割増が、システム寿命の延長とメンテナンスの削減によってすぐに回収されることを示しています。寧波サンプラストパイプ有限公司の工場では、多層パイプの酸素バリア性能に関する詳細な設計ガイダンスを提供し、お客様のシステムが最初から最適な信頼性を確実に達成できるようにします。

さらに、アルミニウムコアは多層パイプに独特の「成形性」を与え、スプリングバックすることなく永久に曲げることができます。これは、アルミニウム層が塑性変形して形状を保持する一方で、PEX 層が弾性を提供するためです。これは、設置業者にとって、特定の経路に沿ってパイプを成形でき、追加のサポートなしでパイプが所定の位置に留まるということを意味します。これにより、取り付けが迅速化されるだけでなく、潜在的な漏れ箇所となる必要な継手の数も削減されます。火災用スプリンクラー システムでは、スプリンクラー ヘッドを詰まらせる可能性のあるバクテリアの発生を防ぐため、酸素バリアの信頼性も重要です。多層パイプのアルミニウムコアにより、水を清潔に保ち、微生物の繁殖を防ぎ、システムの信頼性をさらに高めます。

当社の多層パイプの主な技術仕様は何ですか?

寧波サンプラストパイプ有限公司 は、さまざまな配管、暖房、冷却用途向けの包括的な多層パイプを製造しています。当社の製品ラインには、外径 16 mm ～ 75 mm のサイズと、PN10 ～ PN25 の圧力定格が含まれています。当社のすべての多層パイプ製品は、ISO 9001、ISO 14001 に従って製造され、DIN 16836、ASTM F1282、および GB/T 19473 の要件を満たしています。下の表は、世界中の住宅、商業、産業プロジェクトで使用されている、当社の最も一般的な多層パイプ サイズの主要な技術仕様をまとめたものです。当社の工場では、特定のプロジェクト要件を満たすためにカスタマイズされたパイプ寸法とコイル長を製造することもできます。

当社の工場では、標準サイズに加えて、産業用途や高層建築用途向けに肉厚の高圧シリーズ (PN25) も提供しています。アルミの肉厚を薄くして柔軟性を高めた床暖房専用の複層パイプも用意しています。当社のすべての多層パイプ製品は、社内実験室で剥離強度 (層間の接着力) と水圧破裂圧力がテストされています。当社の多層パイプは、当社のガイドラインに従って設置され、指定された温度と圧力の制限内で使用された場合に 50 年間の保証を提供します。

当社の品質管理プロセスには、超音波探傷を使用したアルミニウム溶接継ぎ目の全数検査と、コーティング内のピンホールを検出するためのパイプの高電圧スパークテストが含まれます。多層パイプの各コイルには固有のバッチ番号が付けられており、原材料から完成品まで完全なトレーサビリティが可能です。私たちの工場は寧波サンプラストパイプ有限公司温水ラインと冷水ラインを簡単に識別できるように、カスタム カラー オプション (白、グレー、または赤/青のストライプ) も提供しています。当社の豊富な在庫と柔軟な製造能力により、多層パイプをあらゆる場所に 2 ～ 4 週間以内に納品できます。また、水力計算、拡張解析、設置トレーニングなどの包括的な技術サポートも提供します。

適切な設置と接続で多層管の寿命を最大限に延ばすにはどうすればよいですか?

多層パイプは本質的に耐久性がありますが、配管システムの寿命と信頼性は、正しい設置と接続方法に大きく依存します。パイプの独特な構造により、アルミニウムのコアと接着剤の結合の完全性を維持するには、特別な取り扱い手順が必要です。寧波サンプラストパイプ有限公司では、切断やバリ取りから接続方法や圧力試験までを網羅した包括的な設置ガイドを開発しました。これらのガイドラインに従うことで、応力亀裂、層間剥離、漏れなどの一般的な落とし穴を回避しながら、多層パイプの耐用年数を 50 年以上に延ばすことができます。

多層パイプの基本的な設置方法:

• 適切な切断とバリ取り:複層パイプを直角に切断する場合は、必ず鋭利な刃を備えた専用のパイプカッターを使用してください。切断後、バリ取りツールを使用して内外面のバリや鋭利なエッジを取り除きます。バリがあると、圧入時の O リングが損傷したり、応力集中が生じて亀裂が発生したりする可能性があります。
• 接続方法の選択：複層管は圧縮継手、圧入継手、プッシュフィット継手を使用して接続できます。最も信頼性が高く漏れのない接続を実現するには、O リング付きのプレスフィッティングを使用することをお勧めします。プレスする前に、フィッティングが深さマークまで完全に挿入されていることを確認し、校正されたプレスツールを使用してください。プッシュフィット継手の場合、グリッパリングの損傷を防ぐために、パイプが真っすぐに完全に挿入されていることを確認してください。
• 曲げ半径とサポート間隔:多層パイプの最小曲げ半径は通常、パイプ直径の 5 倍です (たとえば、16 mm パイプの場合は 80 mm)。アルミニウムのコアがよじれる可能性があるので、鋭く曲げないでください。正しい半径を維持するには、曲げバネまたは成形ツールを使用します。たわみや応力を防ぐために、水平方向の配管では 0.8 ～ 1.0 メートルごとに、垂直方向の配管では 1.5 メートルごとにパイプ サポートを提供します。
• 熱膨張管理:多層パイプの熱膨張係数は低いですが、長い直線 (20 メートルを超える) には、少量の動きに対応するための拡張ループまたはオフセットを含める必要があります。当社の工場では、一般的なパイプ サイズに対応する拡張ループ計算テンプレートと事前に形成された拡張ループを提供しています。
• 圧力試験:設置後、システムは使用圧力の 1.5 倍で少なくとも 2 時間、圧力テストを行う必要があります。テスト中に、すべての接続に漏れがないか検査し、圧力降下がないことを確認します。熱膨張の影響を避けるため、試験水の温度は 15°C ～ 25°C にする必要があります。圧力テストには空気を使用しないでください。圧力が急激に解放され、パイプが損傷する可能性があります。

ドバイの大規模ホテル改修プロジェクトのケーススタディは、適切な設置の重要性を示しています。請負業者は、給湯ネットワーク全体に当社の 25x2.5mm 多層管を設置しました。しかし、フィッティングに不適切なプレスツールを使用したため、圧縮が不十分になりました。 3 か月以内に、いくつかの継手から漏れが発生し始めました。当社の工場が現場を訪問し、正しいプレス手順について再トレーニングした後、請負業者は継手を交換し、システムを再テストしました。このシステムは現在、7 年以上漏れなく動作しています。この事件は、設置が正しく行われていない場合、最良の多層パイプでも失敗する可能性があることを強調しています。

当社の工場は、配管請負業者向けに包括的な設置トレーニング プログラムを提供しています。このトレーニングでは、多層構造の理論、ツールの正しい取り扱い、一般的な取り付けミスのトラブルシューティングについて説明します。また、大量注文の場合は、パイプ カッター、バリ取りツール、曲げバネなどの取り付けツールキットを無料で提供します。当社のテクニカル サポート チームは、大規模プロジェクトのオンサイト支援を提供しており、複数の言語で詳細な設置マニュアルを提供しています。適切な設置に投資することで、多層パイプ システムが何十年にもわたってその潜在能力を最大限に発揮できるようになります。

よくある質問 (FAQ)

質問 1: 多層パイプは温水システムと冷水システムの両方に適していますか?

回答: はい、多層パイプは汎用性が高く、温水システムと冷水システムの両方に使用できます。このパイプは、-40°C ～ 95°C の連続動作温度に耐えることができるため、給湯、床暖房、冷水ネットワークに最適です。ただし、最大動作温度に対して正しい圧力定格を選択することが重要です。 95°C を超える温度のシステム (太陽熱システムなど) には、高温性能が強化された特殊な多層パイプを提供します。当社の工場では、お客様の用途に適したパイプグレードの選択に役立つ特定の温度/圧力チャートを提供しています。

質問 2: 多層パイプのコストは、従来の銅パイプや鋼パイプと比較してどうですか?

回答: メートル当たりのベースでは、多層パイプは一般に銅よりもコスト効率が高く、標準の PEX パイプと同等かわずかに高いです。ただし、総設置コストを考慮すると、多くの場合、多層パイプは銅よりも大幅に安価です。これは、多層パイプがはるかに軽量で扱いやすく、（曲げやすいため）必要な継手が少なくなり、取り付け時間が短縮されるためです。さらに、多層パイプの熱伝導率が低いため、エネルギー損失が減少し、長期的な運用コストの節約につながります。一般的な住宅配管システムの場合、多層パイプの総設置コストは銅よりも 20 ～ 30% 低く抑えられ、同時に優れた耐食性と耐久性を実現します。

質問 3: 多層管は屋外または地下設置でも使用できますか?

回答: はい、適切に保護されていれば、多層パイプは屋外および地下の用途に使用できます。地下に設置する場合、パイプは霜線より少なくとも 0.5 メートル下に埋め、鋭い岩や掘削による損傷を防ぐために砂層で囲む必要があります。機械的損傷を防ぐための保護波形スリーブも提供しています。屋外での露出走行の場合は、黒色の外層を備えた UV 安定化多層パイプを使用するか、UV 保護を提供する断熱ジャケットでパイプを覆うことをお勧めします。どちらの場合も、動きや崩壊を防ぐためには、適切なサポートと埋没深さが不可欠​​です。

質問 4: 多層パイプ システムの予想寿命はどれくらいですか?

回答: 正しく設置および保守されている場合、多層パイプ システムの耐用年数は 50 年以上です。寧波サンプラストパイプ有限公司の工場では、加速劣化試験と長期現場データに基づいてこの推定を行っています。アルミニウムコアは構造の安定性を高め、純粋なポリマーパイプの破損を引き起こす可能性のあるクリープを防ぎます。 PEX 層は、塩素、スケール、水中に含まれるほとんどの化学薬品に対して耐性があり、パイプの内部が滑らかで腐食のない状態を保ちます。 10～15年ごとに接続部を定期的に検査することをお勧めしますが、パイプ自体には特別なメンテナンスは必要ありません。

質問 5: Ningbo Sunplast Pipe Co., Ltd. は多層パイプ製品に関してどのような認証を取得していますか?

回答: 当社の多層パイプ製品は、英国市場向けに ISO 9001 (品質管理)、ISO 14001 (環境管理)、DIN 16836、ASTM F1282、GB/T 19473、WRAS (水規制諮問制度) などの複数の国際規格に基づいて認定されています。また、ガス用途の KIWA 認証と飲料水の DVGW (ドイツガス水道協会) の承認も取得しています。さらに、当社の工場はSGSおよびテュフ ラインランドによる定期的な監査を受けており、最新の基準に準拠していることが確認されています。当社はすべての出荷にサードパーティのテストレポートと証明書の完全なセットを提供し、完全なトレーサビリティと現地の規制への準拠を保証します。

結論: 配管の未来は多層管にあります

多層パイプの人気の高まりは、現代の配管システムの進化するニーズに直接対応するものです。優れた機械的強度と低熱膨張から、優れた酸素バリアと耐食性まで、多層パイプは従来の材料では実現できない利点の組み合わせを提供します。これらは設置時間を短縮し、エネルギーコストを削減し、システム寿命を延ばし、より持続可能な建築実践に貢献します。寧波サンプラストパイプ有限公司では、当社の工場がこの革新の最前線に立ち、最高の品質と性能基準を満たすために多層パイプ製品を継続的に改善してきました。当社の幅広い製品範囲、厳格な品質管理、献身的な技術サポートにより、当社はあらゆる規模の配管プロジェクトの信頼できるパートナーとなっています。

新しい配管または暖房プロジェクトを計画していますか、あるいは既存のシステムを多層パイプでアップグレードすることを検討していますか?今すぐ寧波サンプラストパイプ株式会社にお問い合わせください包括的な製品コンサルティングをご希望の場合は、プロジェクトの仕様を提供していただければ、当社のエンジニアリング チームが最適な多層パイプ サイズ、圧力定格、接続方法を推奨します。無料サンプル、競争力のある価格、あらゆる場所への迅速な配送を提供します。今すぐ寧波サンプラストパイプ有限公司に無料の多層パイプサンプルと技術データパックをリクエストして、配管の信頼性の未来を体験してください。
